Surimposition pour tuile avec ETN

F24

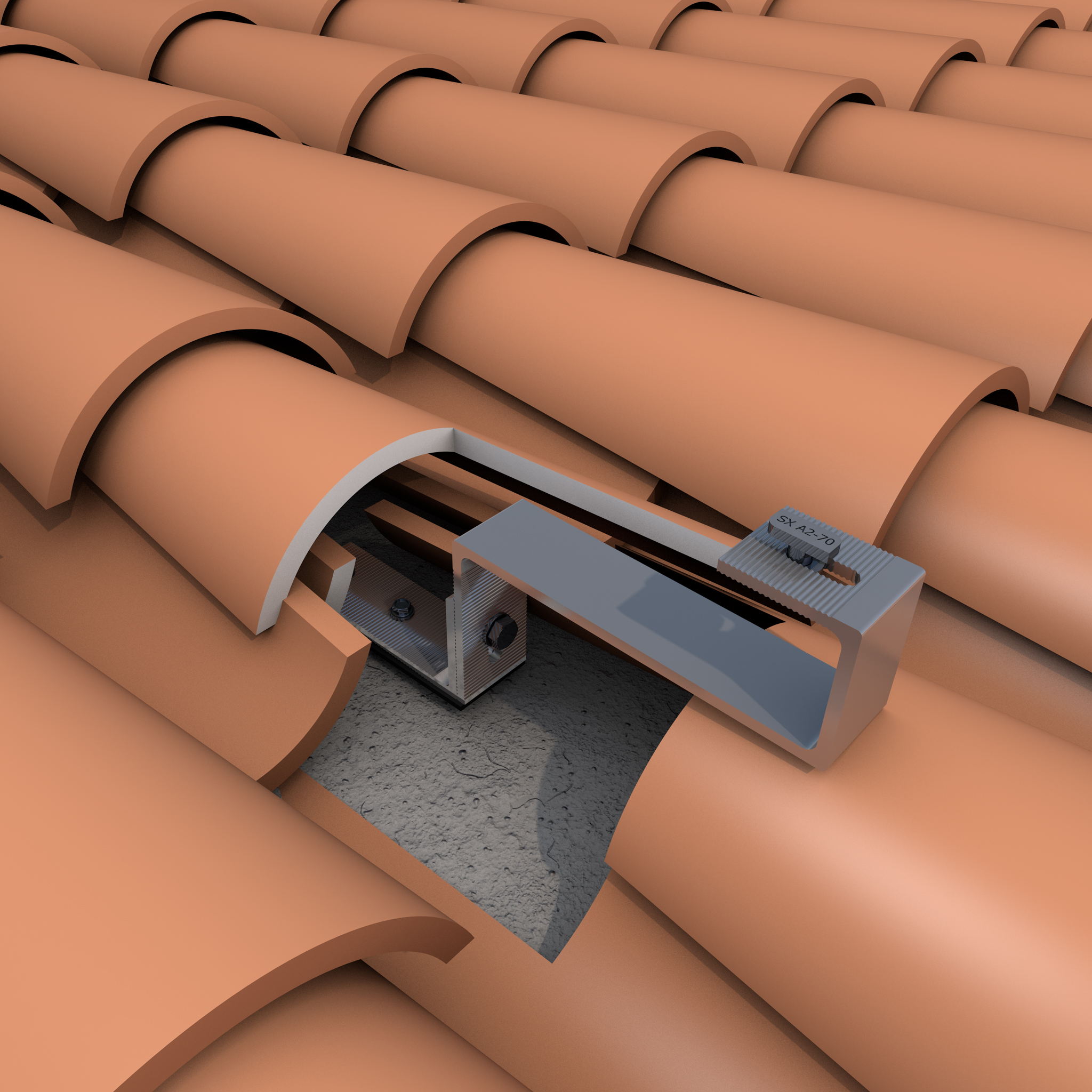

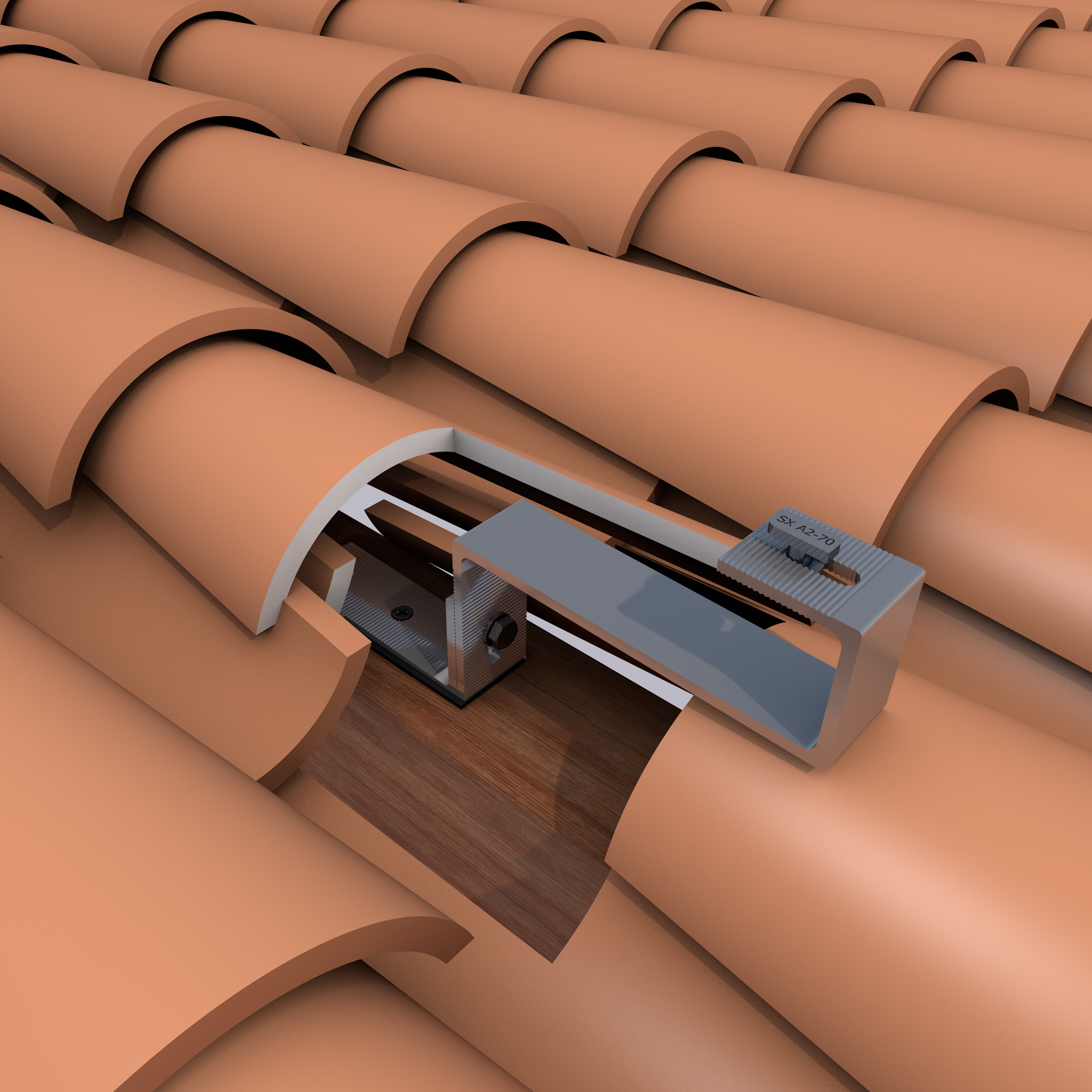

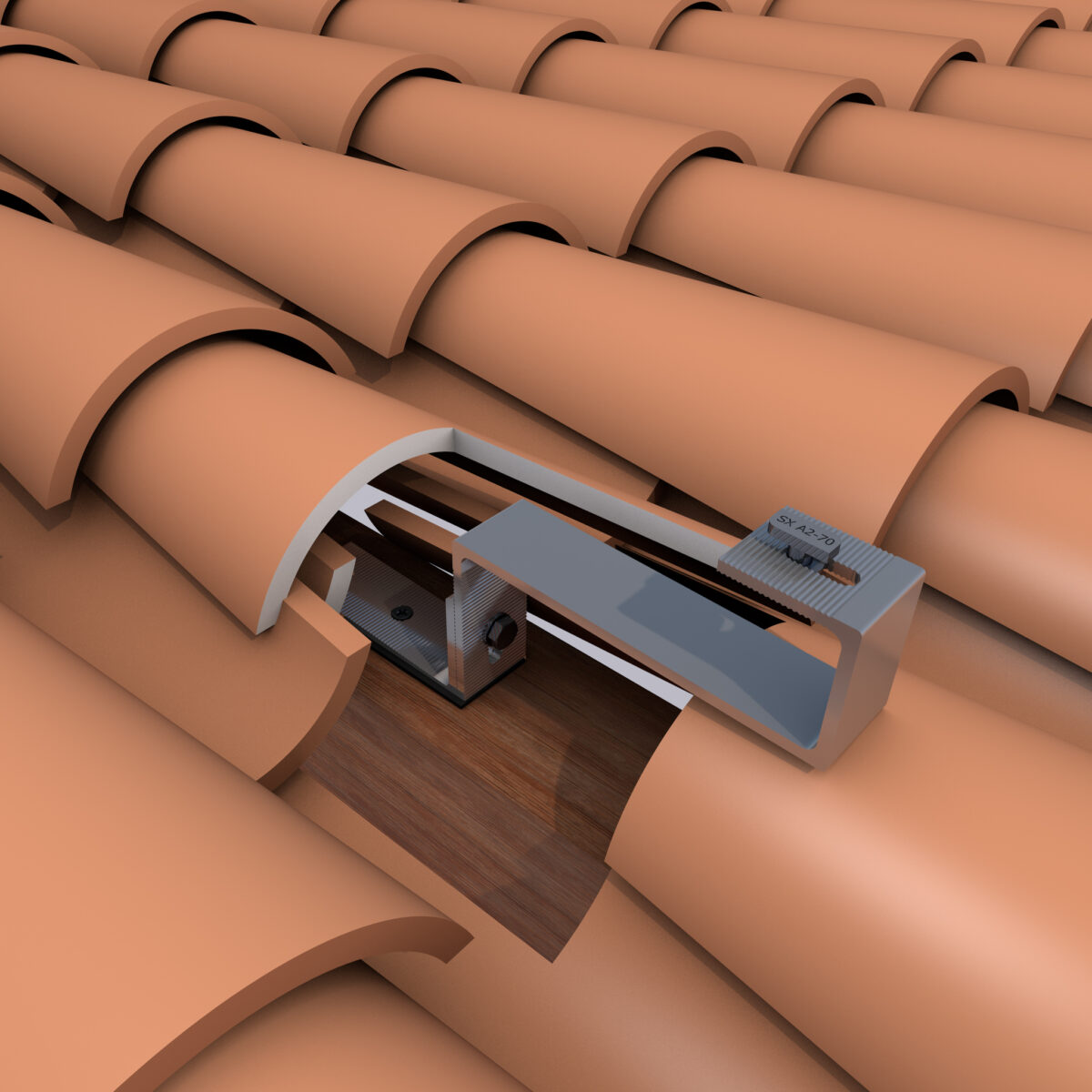

Solution pour l’installation en toitures en tuiles

Spécifications



  • Kit
  • Surface d'installation
    Toitures en tuiles d’ardoise
  • Surface d'ancrage
    Bois et béton
  • Taille maximale du panneau
    2279×1150 mm
  • Épaisseur du panneau
    De 28 à 40 mm
  • Kits disponibles
    De 1 à 6 modules
  • Système d'union des kits
    S15-EUB
  • Vis d'ancrage
    S52 – Vis pour le bois M6L70 Tête fraisée. Acier A2-70. Domaines d’application : Densité maximale du bois 440 kg/m³. Type de bois C24 ou supérieur Spécifications techniques : Longueur de la vis 70 mm Diamètre de la vis 6 mm Diamètre du pré-trou 4 mm Résistance caractéristique de la vis : Dimension 6 Résistance à la traction [KN] 11,3 Vis HSA 630 pour béton NON incluse.
  • Matériaux
    Profils : Aluminium EN AW 6005A.T6 (brut ou anodisé) Vis : acier inoxydable A2-70 EPDM
  • Joint d'étanchéité
    EPDM
  • Composants du kit
    S02.3-EU / S52 / Profil G1-EU / TG1 / UG1-EU / S10-EU / S11-EU
  • Formats disponibles
    Kit
    Configurateur
  • Certification
    Marquage CE Certificat ETN
