Terreno

40V

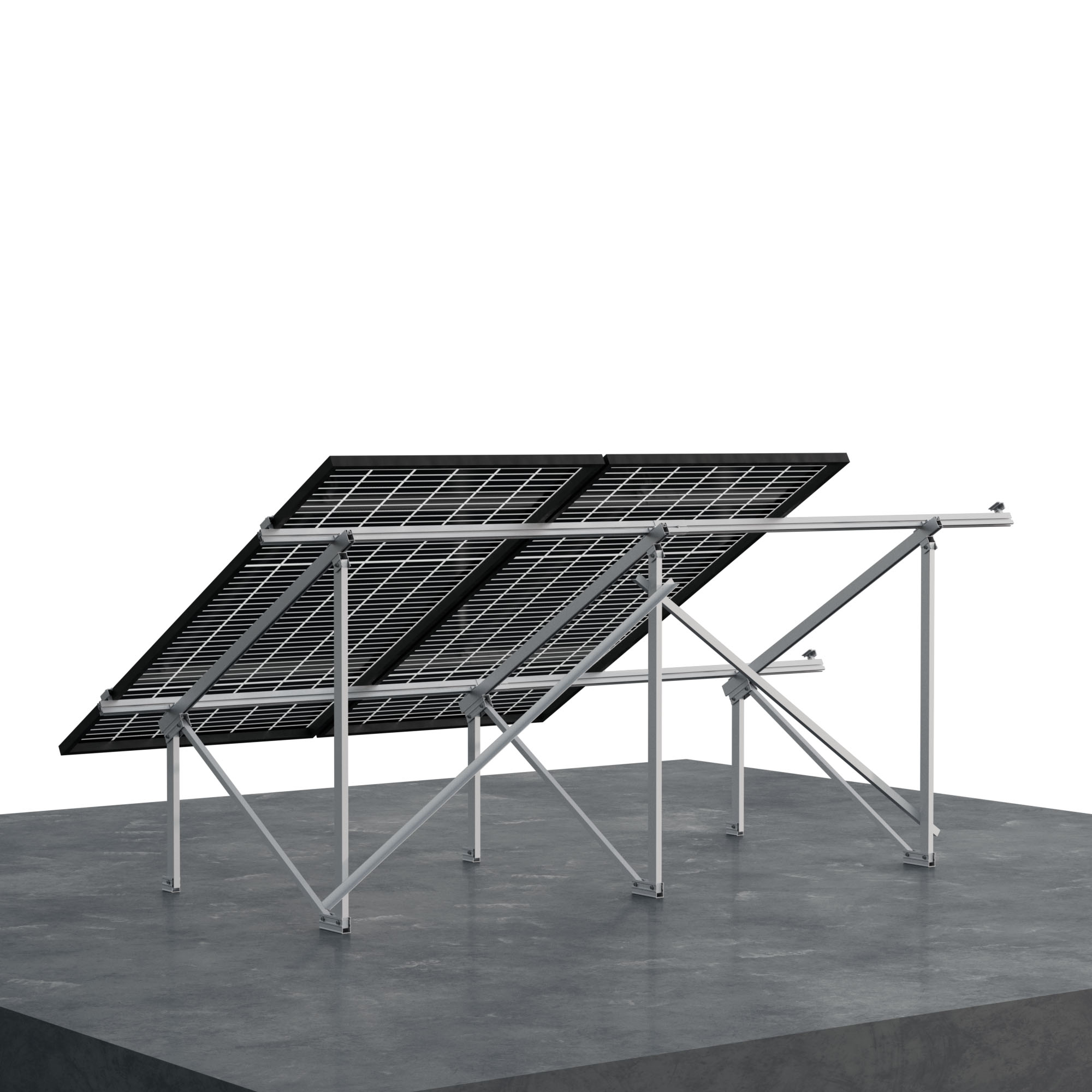

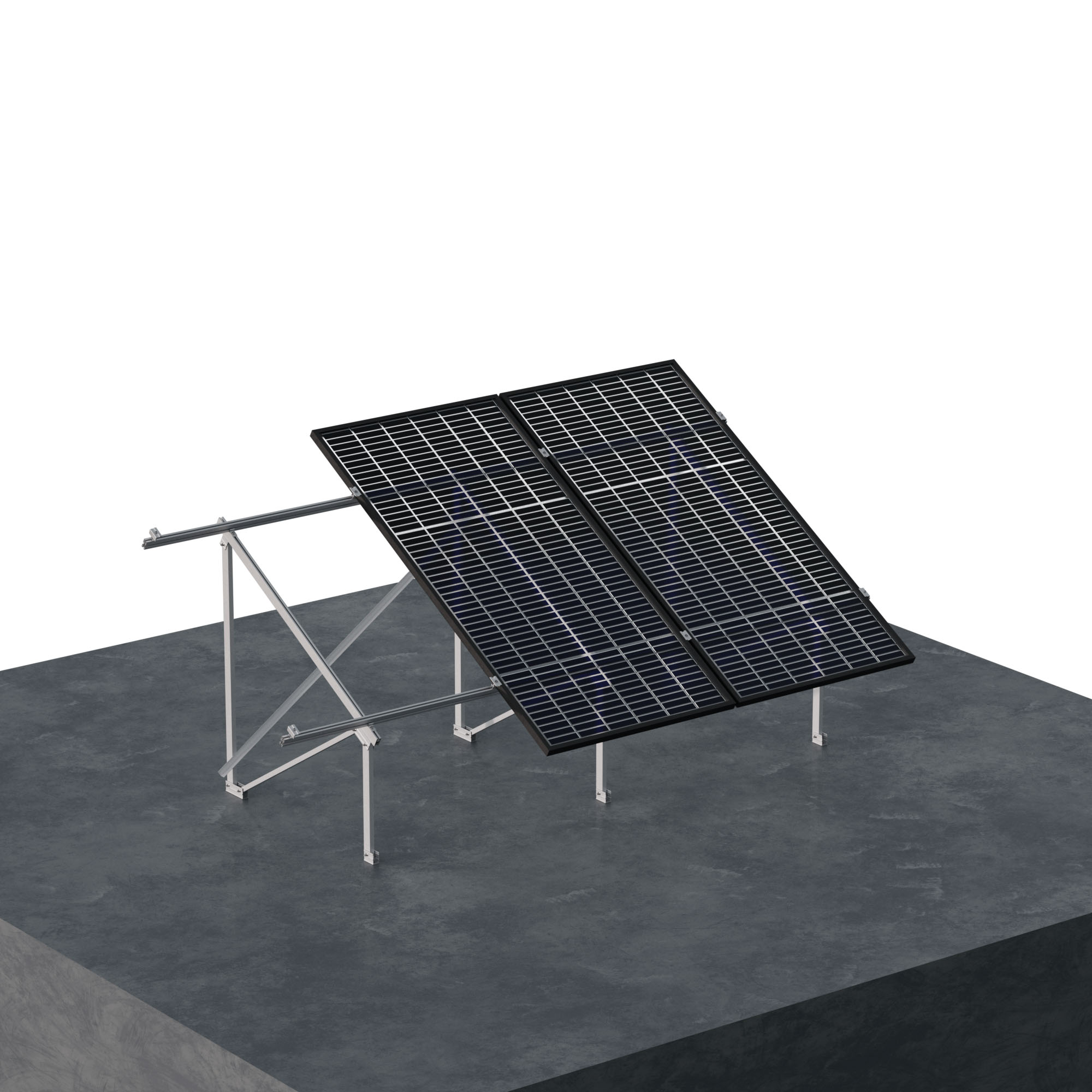

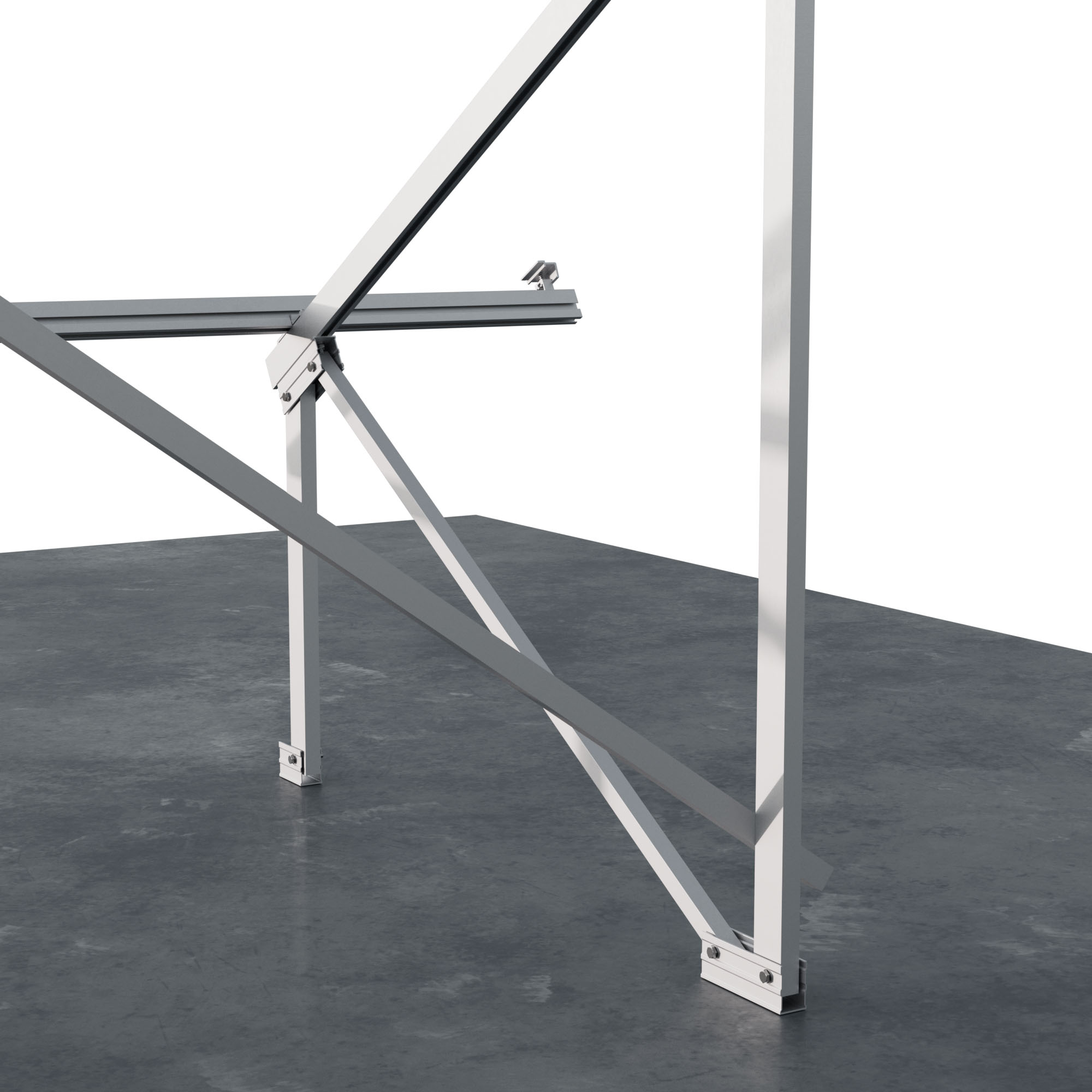

Suporte de solo inclinado, para 1 fila de módulos

Especificações

  • 40V
    Ver mais expand_more Ver menos expand_less
  • Superfície de instalação
    Terreno
  • Superfície de ancoragem
    Laje/plinto de betão
  • Tamanho máximo do painel
    Kit: 2400×1150 mm
    Bulk: 2400×1350 mm
  • Espessura do painel
    De 28 a 40 mm
  • Filas de módulos
    1 Linhas verticais
  • Kits disponíveis
    De 1 – 4 módulos
  • Inclinação
    15º o 30º
  • Sistema de ligação de kits
    S15
  • Parafusos de ancoragem
    Não incluído
  • Altura no ponto mais desfavorável
    500 mm
  • Materiais
    Guarnição: Alumínio EN AW-6005A T6 (em bruto ou anodizado)
    Fixadores: aço inoxidável A2-70
  • Componentes do kit
    Acessórios: TR40V / G1 / TG1 / UG1 / S10 / S11 / A08 / S13
  • Formatos disponíveis
    Kit
  • Certificações
    Marcação CE

Especificações do sistema KIT EU

  • 40V-EU
    Ver mais expand_more Ver menos expand_less
  • Superfície de instalação
    Terreno
  • Superfície de ancoragem
    Laje/plinto de betão
  • Tamanho máximo do painel
    Kit de sistema: 2279×1150 mm
  • Espessura do painel
    De 28 a 40 mm
  • Filas de módulos
    1 Linhas verticais
  • Kits disponíveis
    De 1 – 4 módulos
  • Inclinação
    30º
  • Sistema de ligação de kits
    S15-EU
  • Parafusos de ancoragem
    Não incluído
  • Altura no ponto mais desfavorável
    500 mm
  • Materiais
    Secções: Alumínio EN AW 6005A.T6 (em bruto ou anodizado)
    Fixadores: aço inoxidável A2-70
  • Componentes do kit
    Acessórios: TR40V-EU / G1-EU / TG1 / UG1-EU / S10-EU / S11-EU / S08-EU / S13
  • Formatos disponíveis
    Kit
  • Certificações
    Marcação CE
