Surimposition pour tôle avec ETN

F33

Support coplanaire microrail fixation à tôle pour toiture métallique.

Spécifications



  • F33
    Voir plus expand_more Voir moins expand_less
  • Surface d'installation
    Toitures en tôle
  • Surface d'ancrage
    Direct à tôle
  • Taille maximale du panneau
    2400×1350 mm
  • Épaisseur du panneau
    De 28 à 40 mm
  • Kits disponibles
    De 1 à 8 modules
  • Vis d'ancrage
    S43 Tête hexagonale avec collerette Acier A2-70. Domaines d’application : Épaisseur minimum de la tôle: 0.63mm Spécifications techniques : Longueur de la vis: 25 mm Diamètre de la vis: 5,5 mm Tension: 11.5 KN
  • Matériaux
    Profils : Aluminium EN AW 6005A.T6 (brut ou anodisé) Vis : acier inoxydable A2-70 EPDM
  • Joint d'étanchéité
    EPDM
  • Composants du kit
    S05.1-550-BI-FR / S10-FR / S11-FR / S13

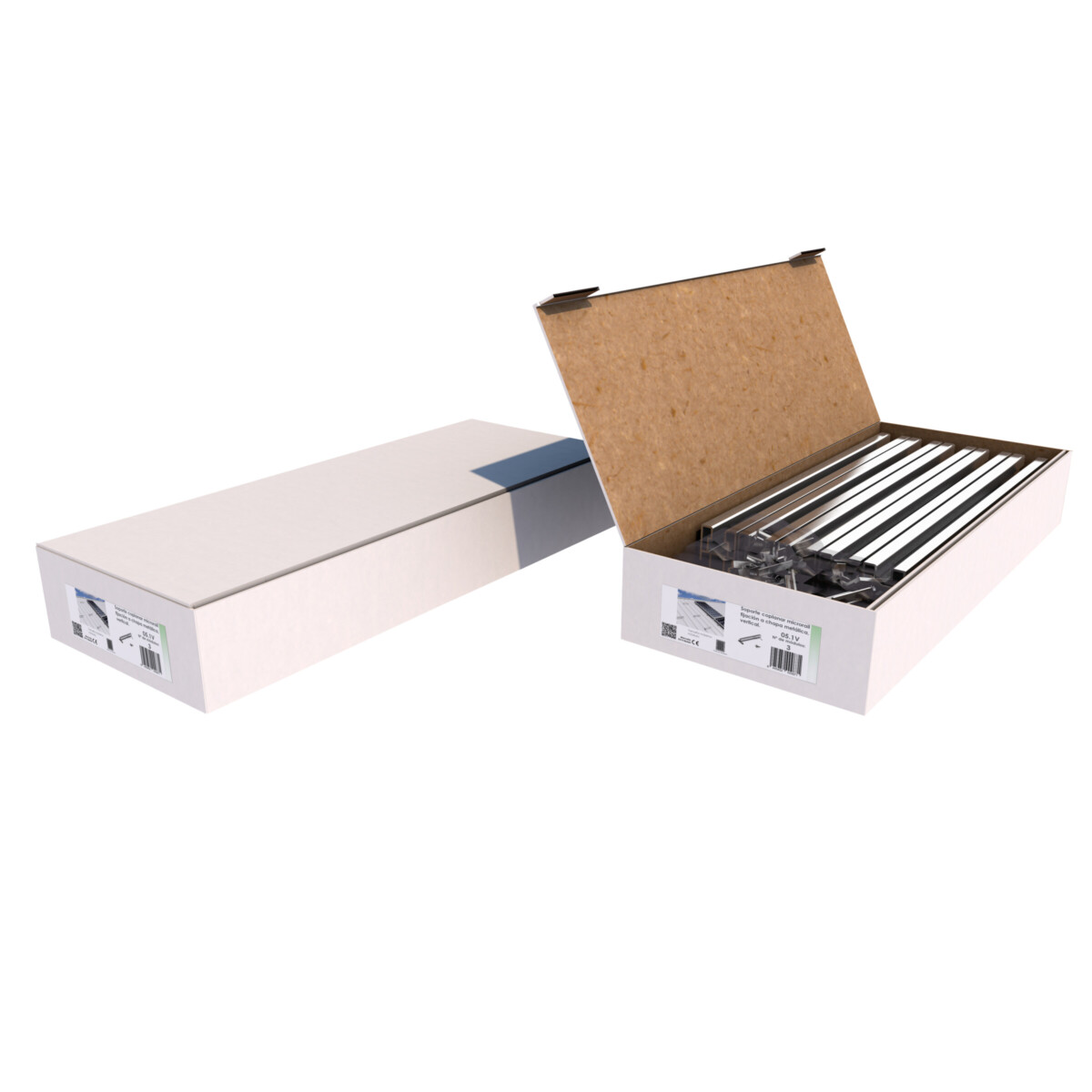

  • Formats disponibles
    Kit
    Configurateur
  • Certification
    Marquage CE Certificat ETN
