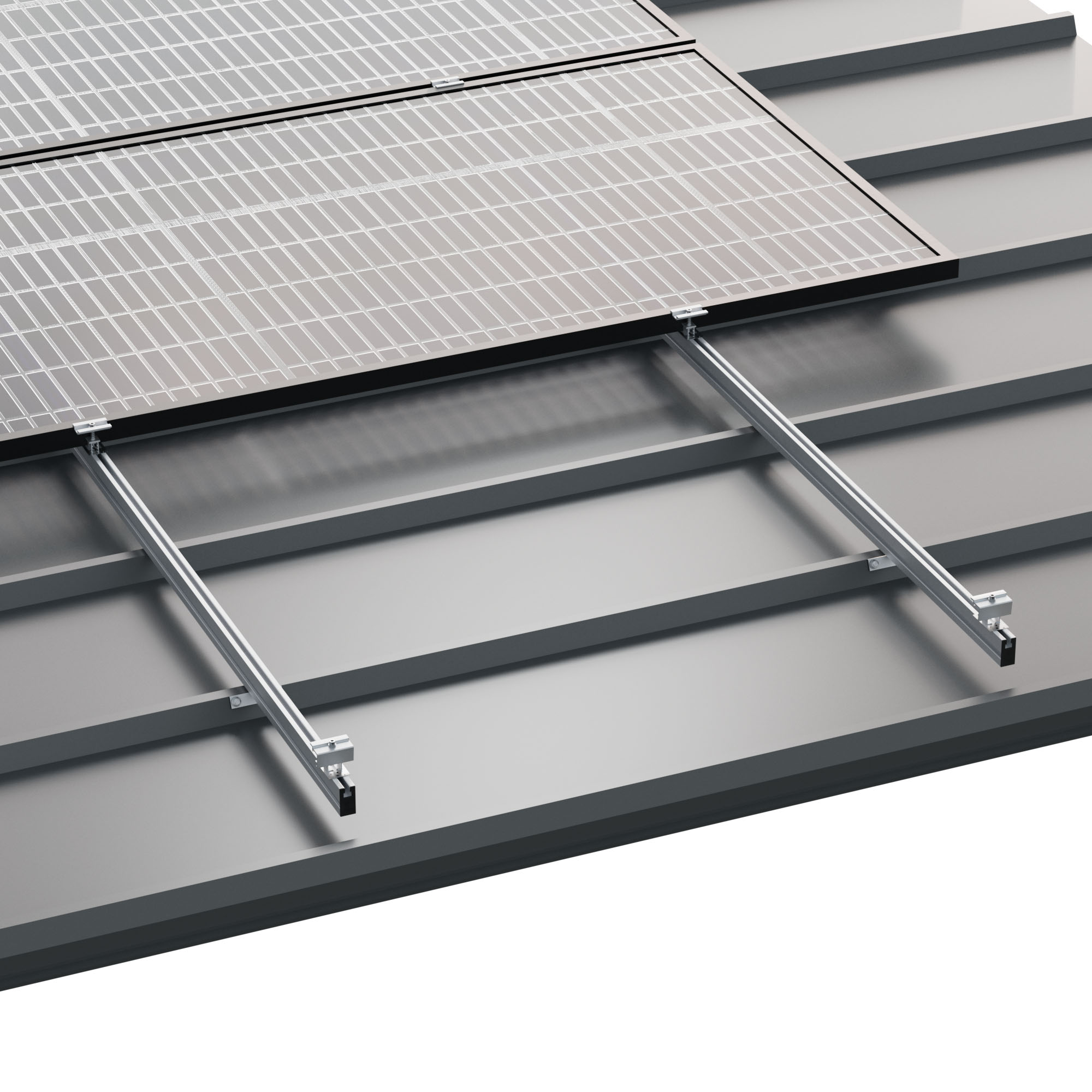

Coplanares para cubierta metálica

04V

Especificaciones Sistema KIT

  • 04V
  • Superficie de instalación
    Cubierta metálica
  • Tipos de cubierta
    Chapa simple, chapa sándwich, chapa ondulada, chapa imitación teja
  • Superficie de anclaje

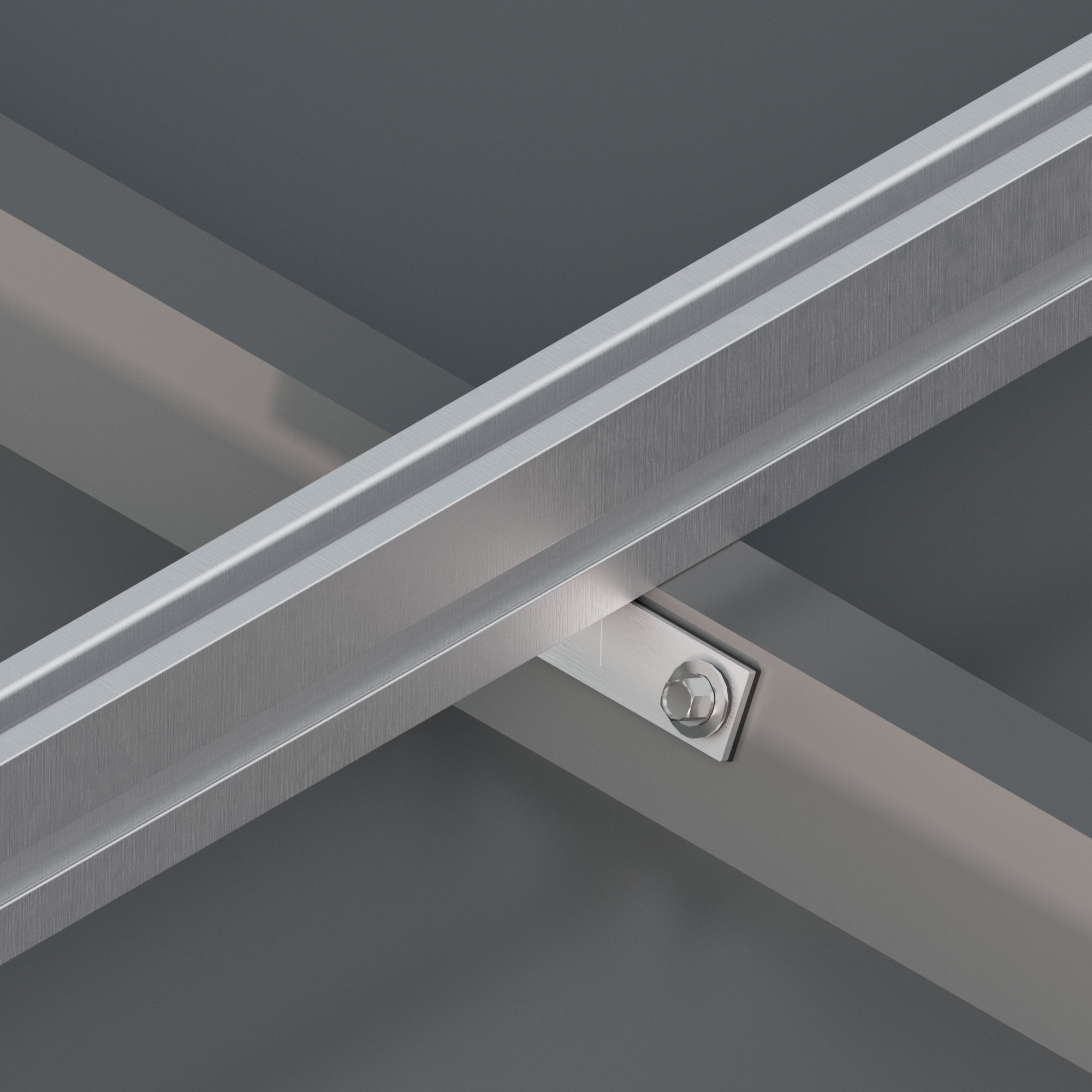

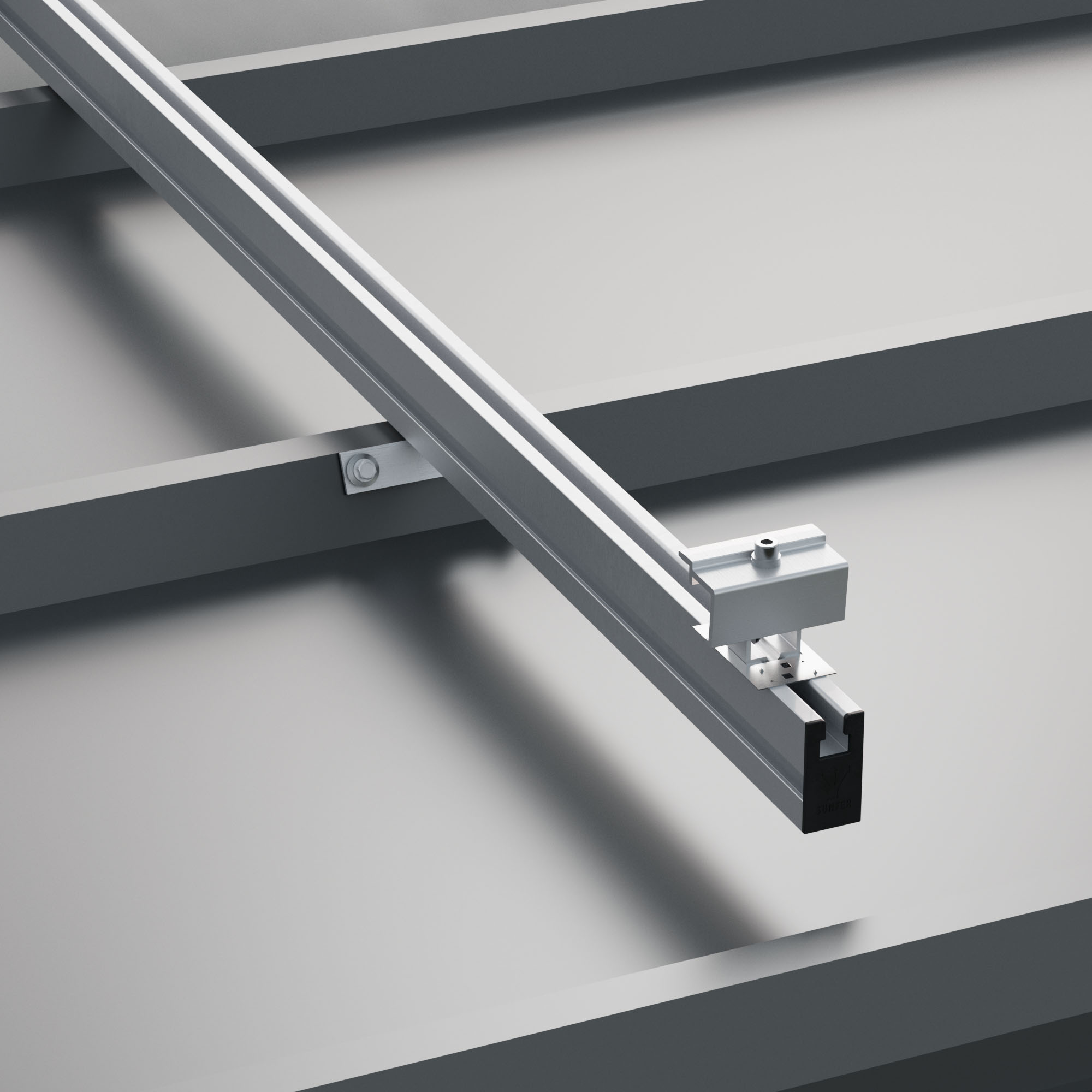

    Directo a chapa (anclaje al lateral de la greca)
  • Tamaño máximo del panel
    2279×1150 mm
  • Espesor del panel
    De 28 a 40 mm
  • Kits disponibles
    De 1 – 6 módulos
  • Sistema de unión de kits
    S15
  • Tornillería de anclaje
    S42 – Tornillo autotaladrante con arandela de sellado
  • Materiales
    Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
    Tornillería: Acero inoxidable A2-70
    EPDM
  • Junta de estanqueidad
    EPDM
  • Componentes del Kit
    Accesorios: S04 / G1 / TG1 / UG1 / S10 / S11
  • Formatos disponibles
    Kit
    SunferProject

Especificaciones Sistema PS

  • 04VPS
  • Superficie de instalación
    Cubierta metálica
  • Tipos de cubierta
    Chapa simple, chapa sándwich, chapa ondulada, chapa imitación teja
  • Superficie de anclaje
    Directo a chapa (anclaje al lateral de la greca)
  • Tamaño máximo del panel
    2400×1350 mm
  • Espesor del panel
    De 28 a 40 mm
  • Kits disponibles
    Primario (Kit para 2 módulos)
    Secundario (Kit de ampliación para 1 módulo)
    *El Kit Secundario no se puede montar solo, siempre es necesario el kit Primario
  • Tornillería de anclaje
    S42 – Tornillo autotaladrante con arandela de sellado
  • Materiales
    Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
    Tornillería: Acero inoxidable A2-70
    EPDM
  • Junta de estanqueidad
    EPDM
  • Componentes del Kit
    Accesorios: S04 / G1 / TG1 / UG1 / S10 / S11
  • Formatos disponibles
    Kit
